设备数据，接上就有
看板、OEE、停机、能耗一个盒子搞定
灵工 L120 把车间里的 PLC、仪表、电表接起来，采集、计算、存储、看板都在盒子里：不用服务器，不改设备程序，网页点选配置，接好线当天出看板。
FOR冲压、焊装、注塑、机加等离散制造车间
01西门子 · 三菱 · Modbus02车间看板03OEE 自动算04停机原因 · 安灯05能耗与峰谷电费06报警推送 您的车间，是不是也这样？
设备状态靠人跑
开没开、停了多久，要到现场看、打电话问，看到的总是昨天的情况。
产量靠手抄
班长下班前抄计数器、填 Excel，数据晚一天，还常常抄错。
停机说不清原因
一天停了几次、为什么停，没人记录，改善无从下手。
OEE 算不出来
开机率、性能、良品率没有数据，设备效率只能凭感觉。
叫人靠喊
缺料、要维修只能跑去找人，等了多久、谁来处理，都说不清。
电费只看总账
哪台设备、哪个时段用电多，月底只看到一个总数。
一个盒子，把车间设备接起来
数据其实一直都在 PLC 和仪表里，只是没人把它拿出来。灵工 L120 负责采集、计算、存储和看板，结果直接上大屏、到手机、进群聊。
不用服务器，不用电脑
采集、计算、存储、看板都在盒子里，电视用浏览器直接打开。
不改设备程序
只读 PLC 和仪表现有的数据，不动设备的控制程序。
当天就能上线
网页里点选配置，常用设备有模板，接好线当天出看板。
从采数据到看结果，一个盒子全包
多协议采集
西门子 S7、三菱 MC、Modbus RTU / TCP、国标电表 DL/T645。
车间看板
运行、待机、故障、离线，产量和目标实时上墙。
OEE 自动算
开机率 × 性能 × 良品率，按班次统计。
停机原因 · 安灯
手机填原因、一键呼叫，响应时间有记录。
能耗统计
每台设备每小时用电，峰谷电费估算。
历史曲线
温度、压力、电流每分钟留存，最长一年。
报警推送
超限、故障、离线推送到企业微信、钉钉、飞书。
平台对接
MQTT 上报、Modbus TCP 转发，断网自动补传。
PLC 和仪表，点一点就能采
485 仪表接 A / B 端子，PLC 接交换机，剩下的在网页里配置。
- 常用协议都支持西门子 S7 系列、三菱 FX5U / Q / iQ-R（MC 协议）、Modbus RTU / TCP 仪表和变频器、国标电表 DL/T645。
- 配置不用写代码网页表单填写；常用设备有现成模板；PLC 变量表、Excel 点表直接导入。
- 现场好排查自动扫描串口找设备；报文监视看收发；一键读取，和设备面板核对数值。

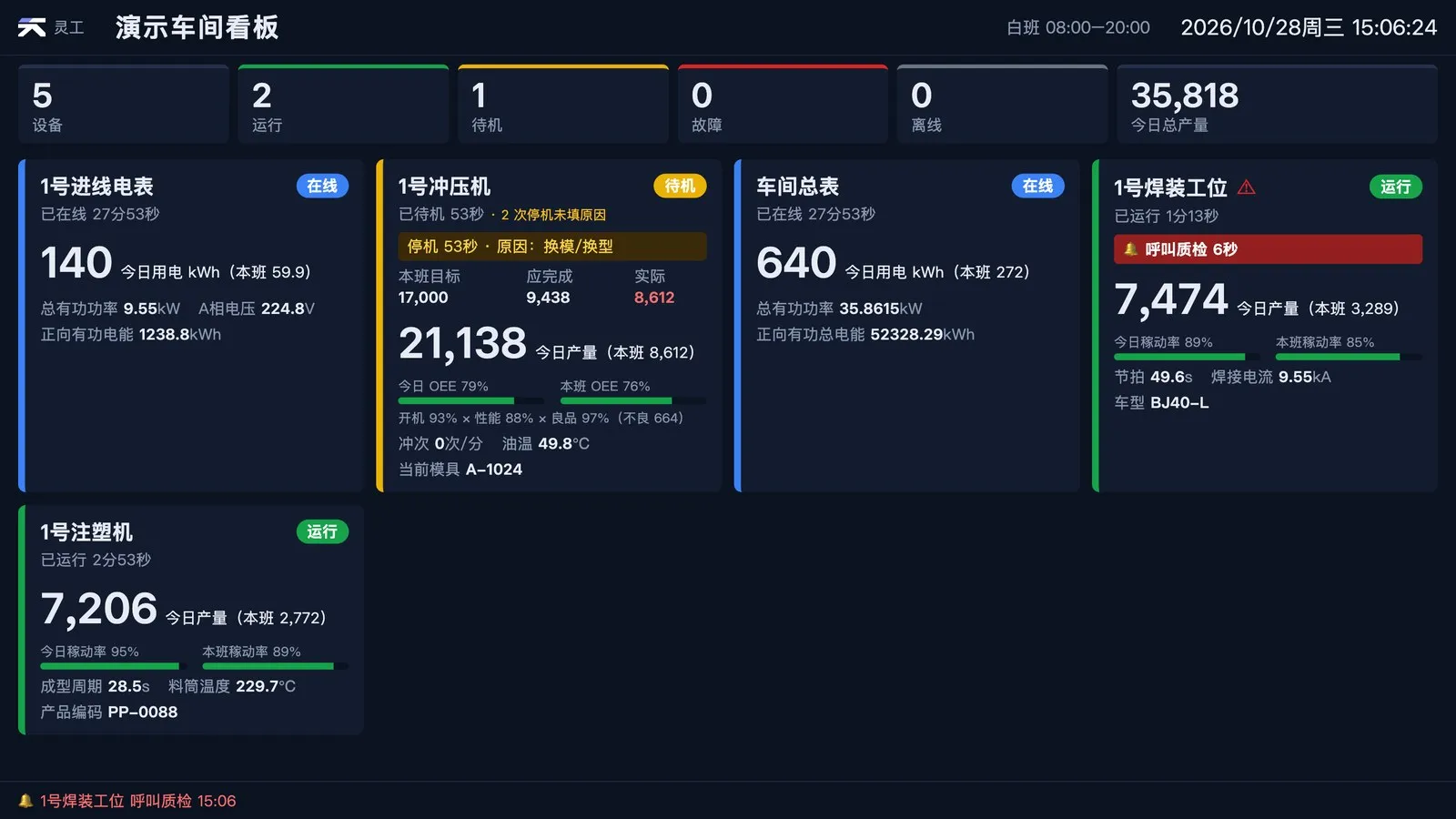

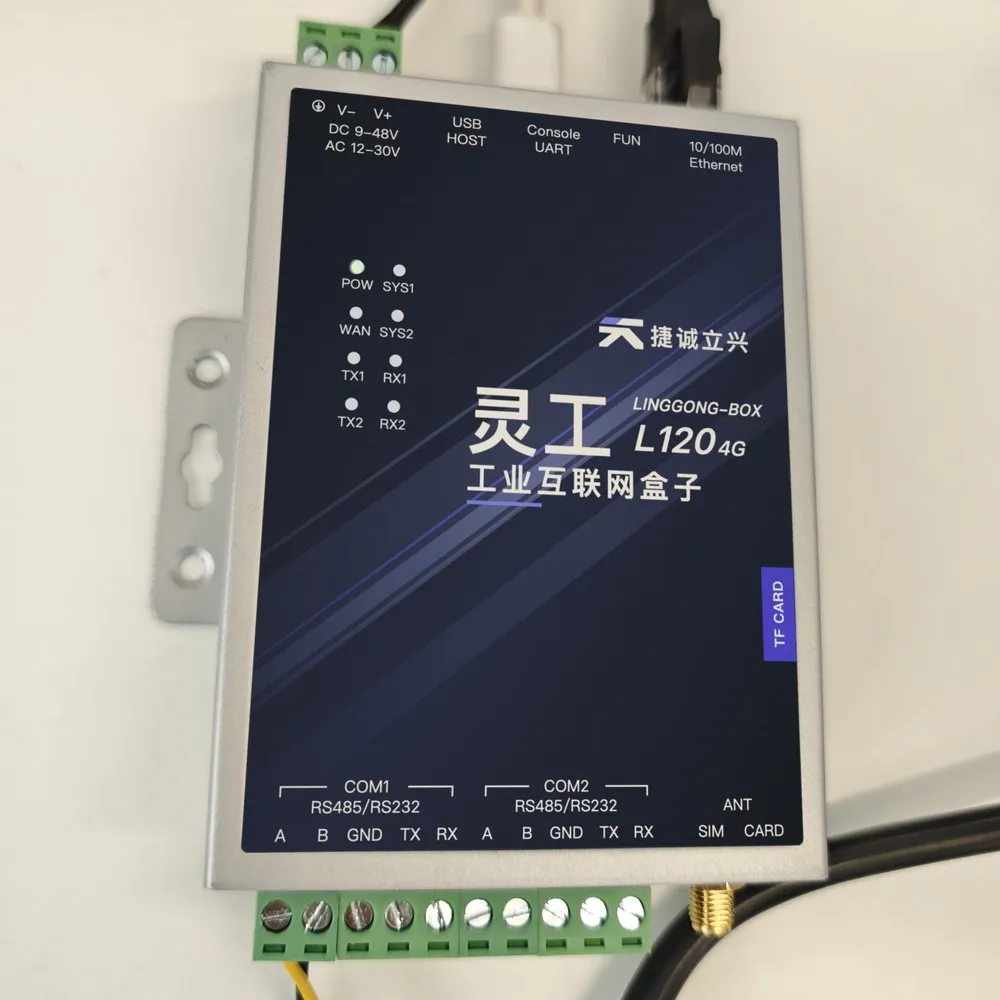

FIG.01灵工 L120 4G 实物接线车间大屏，一眼看全场
电视、大屏用浏览器打开即可，不用装软件。
- 设备状态实时上墙运行、待机、故障、离线四种颜色，停了多久一目了然。
- 产量和目标对得上今日、本班产量，本班目标和到现在应完成多少，落后就变红。
- 异常第一时间看到故障卡片闪烁，报警和安灯呼叫在底部滚动。
稼动率、OEE，每天自动算好
按班次算计划时间，停机只算计划时间里的。
- 按班次算计划时间白班、夜班、休息时间都能设。
- OEE 拆开看开机率 × 性能 × 良品率，看出是停机多、速度慢还是废品多。
- 报表一键导出每天每台设备一行，导出 Excel 直接用。

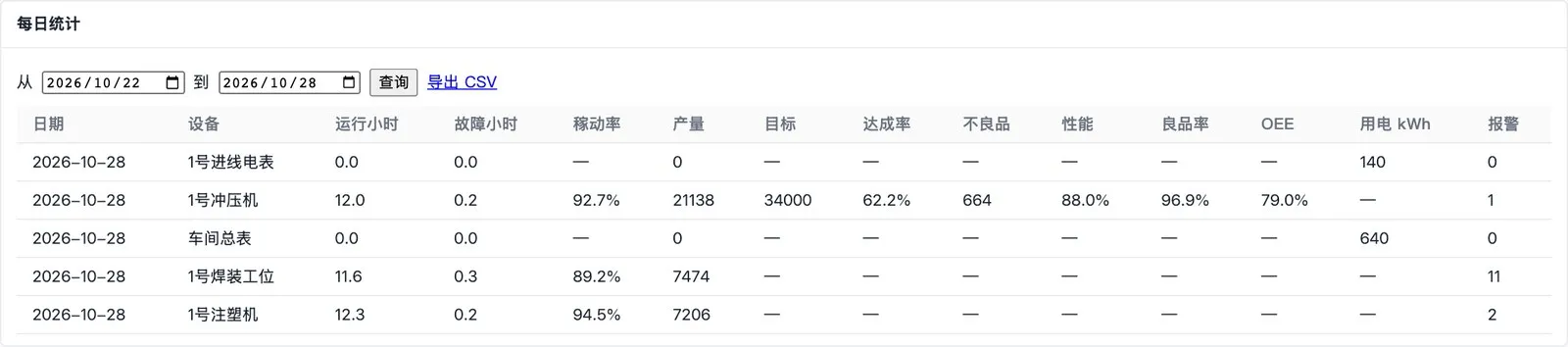

FIG.03每日统计：运行时长、产量、OEE、电耗停机有原因，叫人有记录

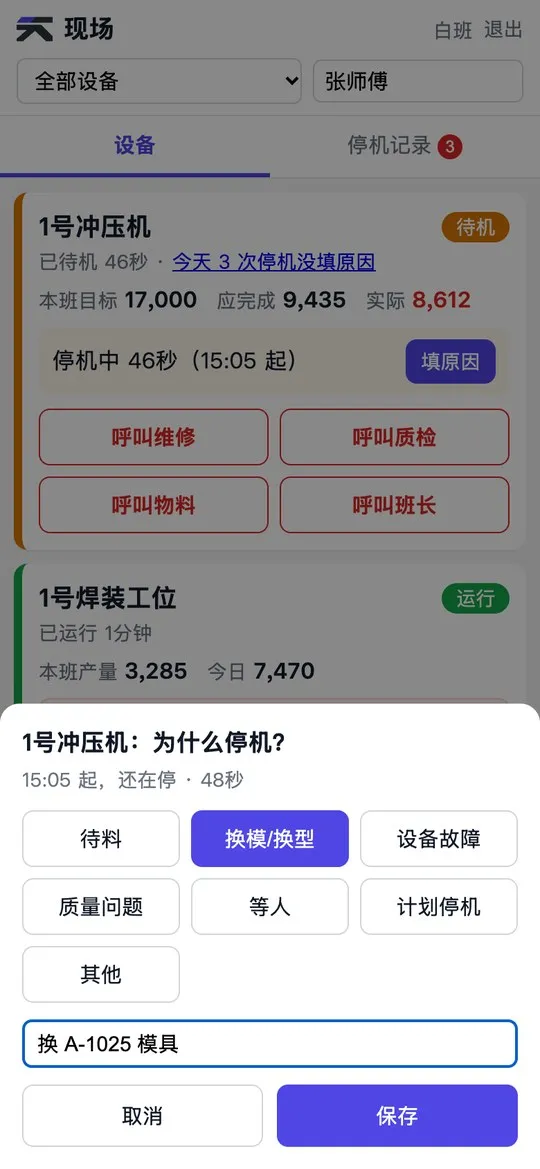

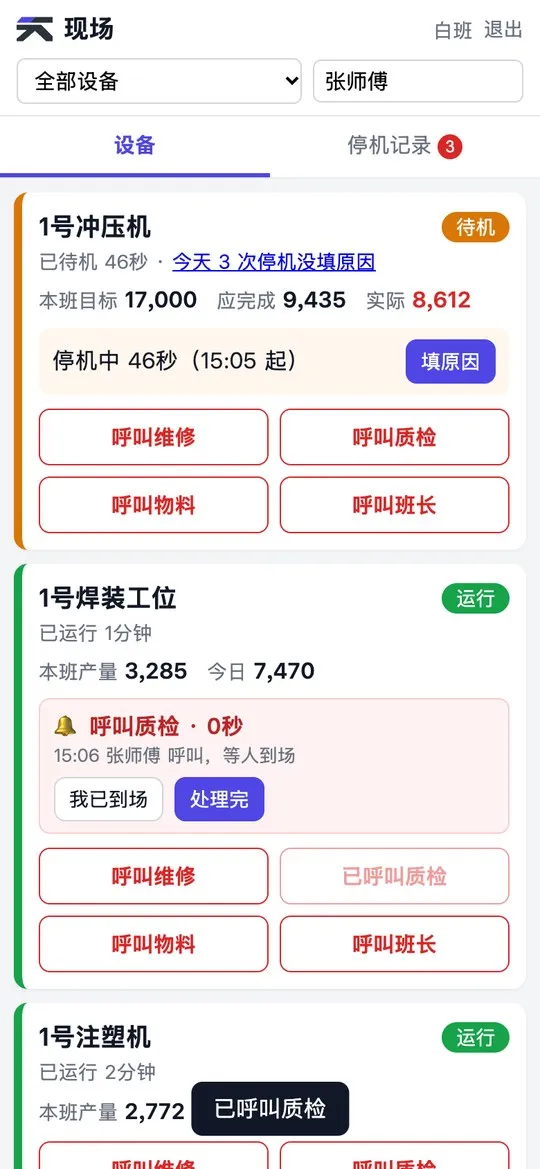

计划时间内停机自动记一次，班组长在手机上选原因；安灯一键呼叫维修、质检、物料、班长。
- 停机原因报表按时长排出主要停机原因，改善有依据。
- 安灯呼叫群里收到消息，看板上闪烁提醒。
- 响应有记录到场、处理完都有记录，统计响应时间。
用了多少电，花了多少钱
知道哪台设备、哪个时段用电多，才知道电费省在哪里。
- 接电表就能统计国标电表或 Modbus 电表都行，按小时累计每台设备的用电。
- 峰谷电费估算按当地尖、峰、平、谷分时电价，算出每天、每台设备的电费。
- 单件电耗设备同时接了产量，自动算出每件产品耗多少电。

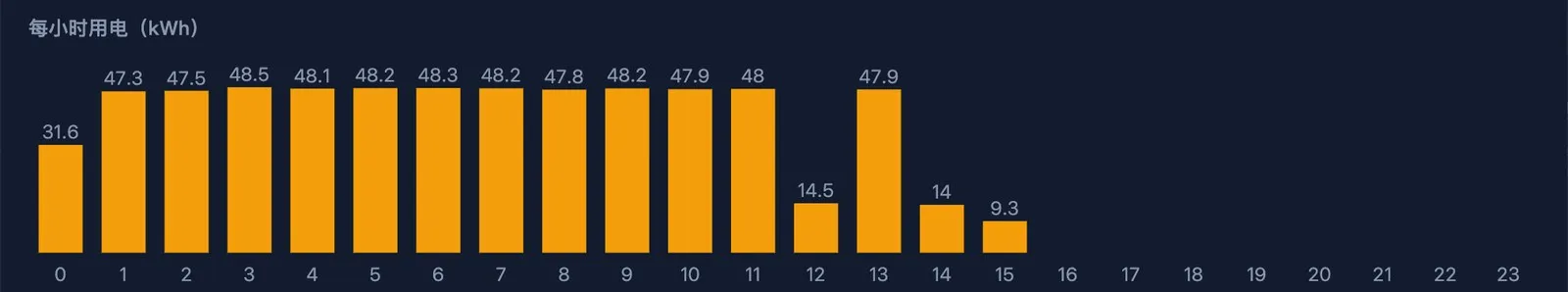

FIG.05能耗明细：分时段用电与电费看得见趋势，也收得到报警

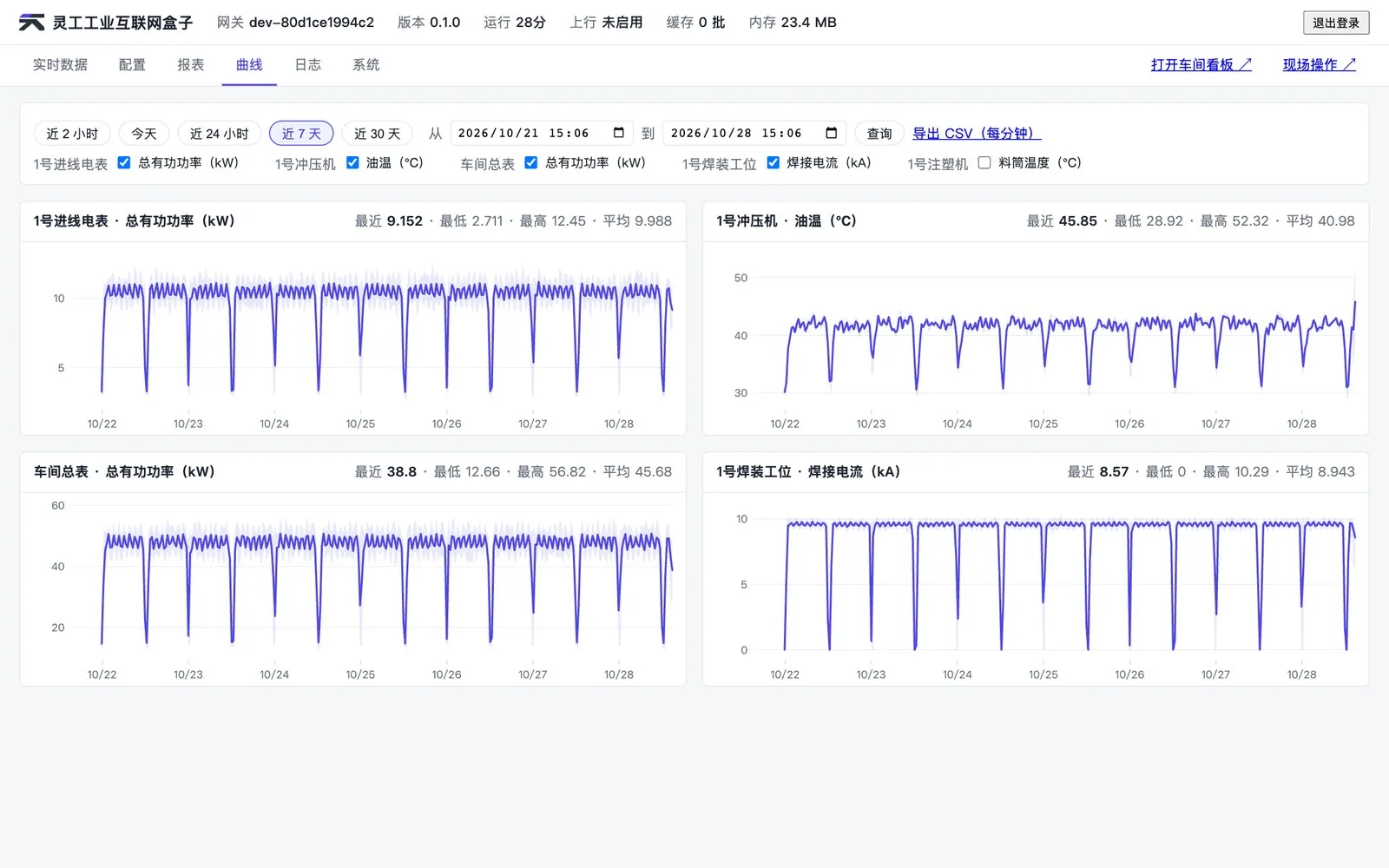

温度、压力、电流每分钟存一个值，超限第一时间推送到群里。
- 长期历史曲线最长保存一年，可导出 Excel。
- 超限报警上下限、持续多久才报、回差都能设，避免误报。
- 推送到群企业微信、钉钉、飞书群机器人，报警、恢复、设备离线都会通知。
工业级硬件，长期不用管
两个型号
L120（1 个网口 + 2 个串口）适合车间已有网络；L120 4G 有线断开自动切到 4G，适合没布网的车间。软件功能完全相同。

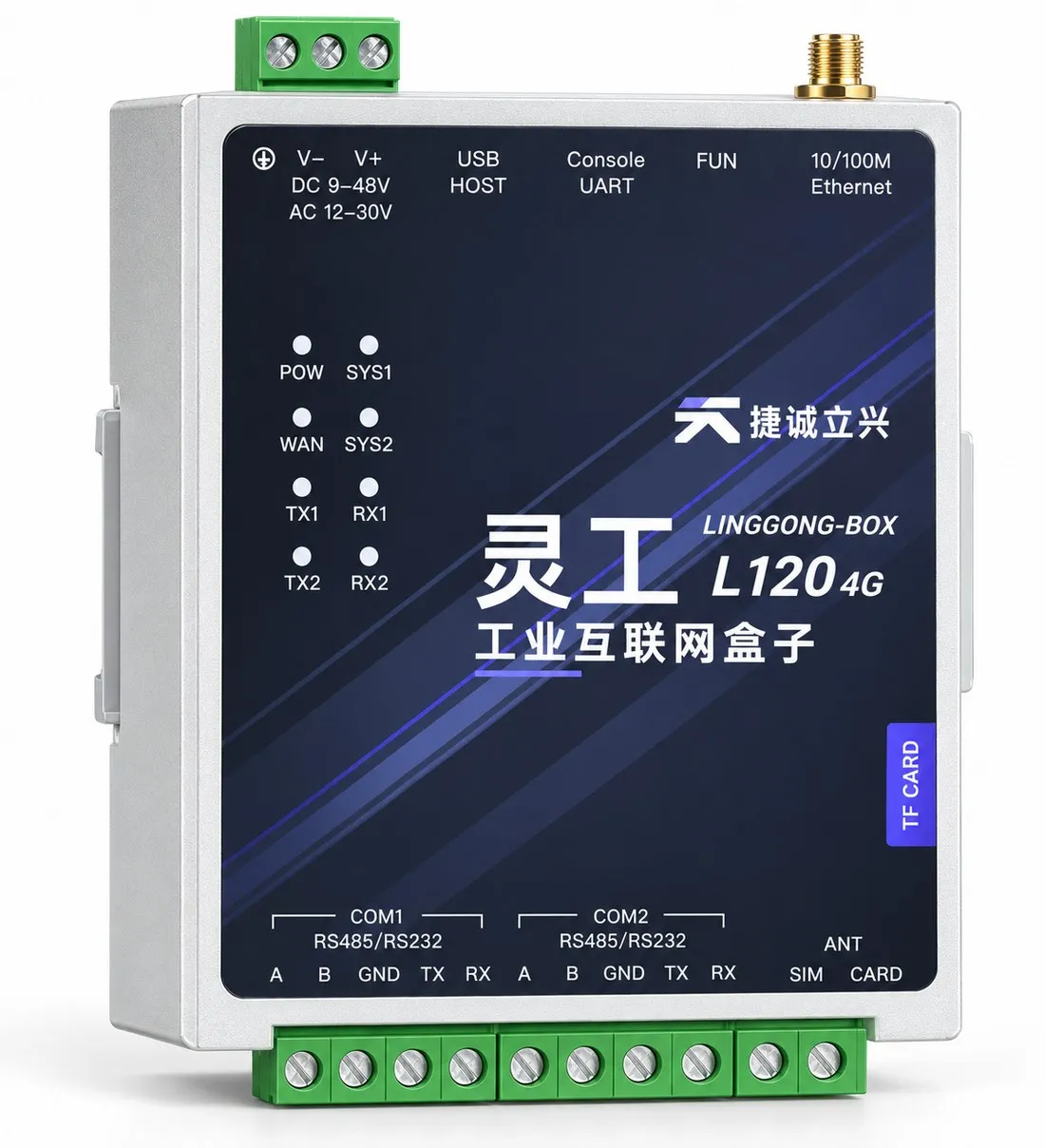

接口与供电
1 个 10/100M 网口，2 个 RS485 / RS232 接线端子；DC 9–48 V 或 AC 12–30 V 宽电压供电，壁挂安装。
对接您的系统
MQTT 按公开协议上报云平台或 MES；Modbus TCP 转发给 SCADA；断网时数据先存在盒子里，恢复后自动补传。
稳定可靠
断电来电自动恢复，看门狗守护；升级包带签名校验，新版本不正常自动退回旧版本。
配置可回滚
每次修改都留档：谁改的、改了什么，一键恢复。
权限与留痕
管理员和只读账号分开；写设备可设上下限；登录、改配置、写设备、升级都有记录。
当天接线，当天看到数据
接线上电
485 设备接 A / B，PLC 接交换机。
网页配置
选模板、扫描串口，填站号或 IP。
设班次和目标
班次、休息时间、停机原因、报警群。
大屏上线
电视打开看板，手机现场操作。
盒子内置演示模式（模拟车间），一键打开，看板、报表马上有数据；快速上手手册、配置说明、通讯协议文档齐全。
常见问题
Q需要另配服务器或电脑吗？
不需要。采集、计算、存储和看板都在盒子里，车间电视或大屏用浏览器打开看板即可。
Q会不会改动设备的程序？
不会。盒子只读取 PLC 和仪表现有的数据，不动设备的控制程序；写设备需要单独设置，并可限定上下限。
Q支持哪些设备？
西门子 S7 系列、三菱 FX5U / Q / iQ-R（MC 协议）、Modbus RTU / TCP 仪表和变频器、温控、国标电表 DL/T645。PLC 变量表和 Excel 点表可以直接导入。
Q断网会丢数据吗？
不会。连不上平台时数据先存在盒子里，网络恢复后自动补传；L120 4G 在有线断开时还会自动切到 4G。
Q能接到我们自己的 MES 或云平台吗？
可以。盒子按公开的 MQTT 协议文档上报数据、报警和设备状态，也可以通过 Modbus TCP 转发给 SCADA、MES 直接读取。
带一台盒子到您的车间
接上您的一两台设备，看板当天就能跑起来。先试点评估，看到效果再推广。
